Detektorer, Tillbehör & Byggsatser

Elenergi är dyrt!


Här finns det du behöver för att kunna koppla din elmätare till en PC-dator. Välj gärna byggsats om du har möjlighet att bygga ihop själv. Det blir billigast och är dessutom roligt.

Vill du hellre köpa dem hopmonterade så går det också bra, men det kan ta 1v att få leveransen.

Detektorerna kan användas till EMC-programmet som du kan ladda ner gratis i menyn till vänster, men de kan lika gärna användas till egna program under Windows eller unix/linux om du gillar att programmera själv. I så fall läser du pulserna från elmätaren/detektorn som datatecken på serieporten med inställningen: 110,N,8,1 (binary/raw mode). En 50ms puls läses in som ett tecken med ASCII koden 0xE0 eller 0xF0.

Obs! Du kan handla alla nedanstående prylar online på: www.sparel.se/shop/emc-all.asp

Kompletta paket

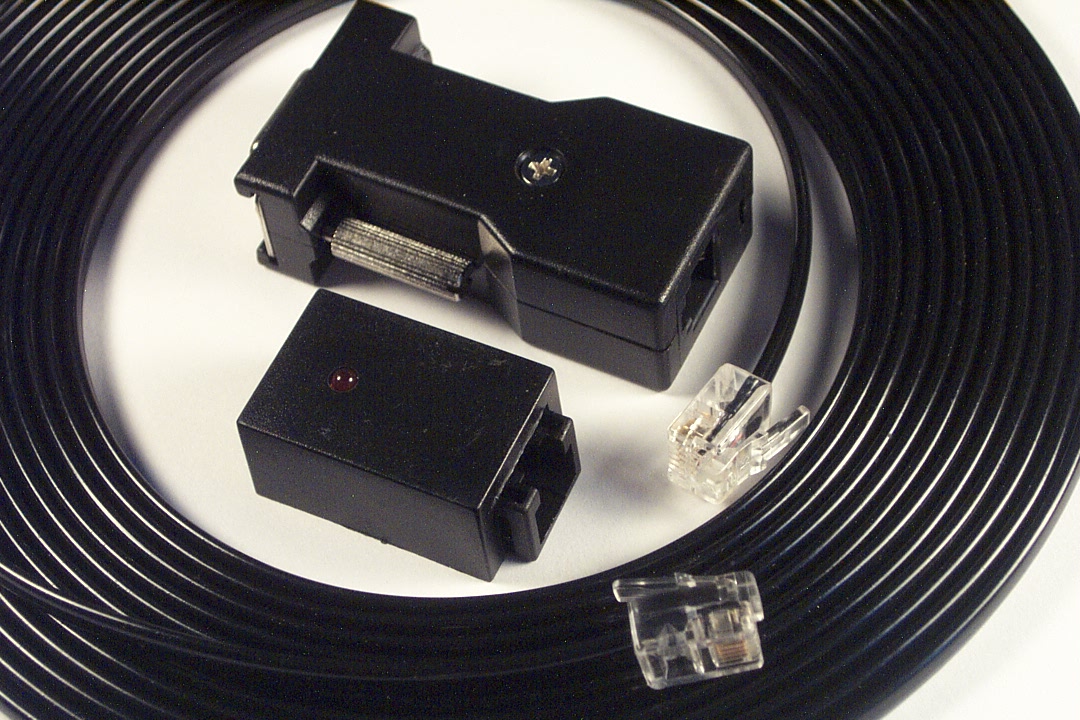

EMC-paket med detektor.	För dig som inte vill bygga själv. Paket med allt du behöver för att koppla elmätaren till en PC-dator. COM-port adapter för anslutning till en ledig serieport (RS232). RJ11 kablage 10m med kontakter. utan detektor för direkt anslutning till elmätarens S0-utgång, eller LED Detektor för avläsning elmätarens blinkande lysdiod (nyare elmätare), eller Reflex Detektor för avläsning av elmätarens roterande skiva (äldre elmätare). Benämning Pris EMC-CPA-10m-S0 270,00 EMC-CPA-10m-LED 720,00 EMC-CPA-10m-Reflex 870,00
Tillbehör

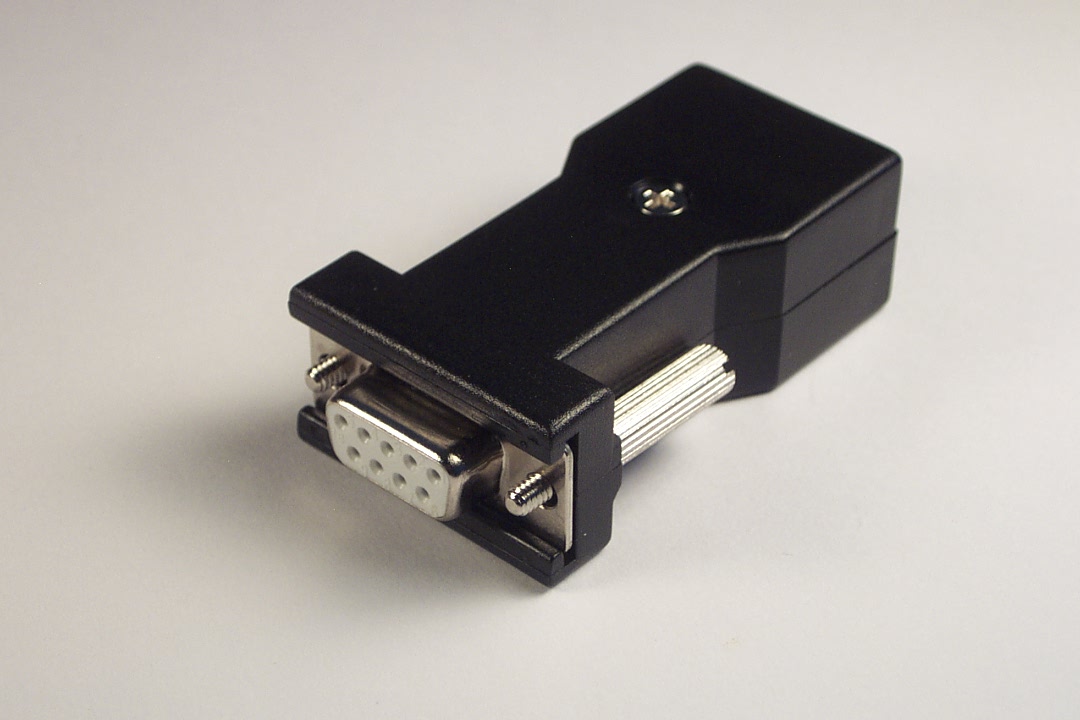

COM-port adapter	COM-port adapter För anslutning till datorns serieport (RS232). Detta är en förenklad RS232 till RS485 omvandlare som även ger ström till de anslutna enheterna från serieportens DTR och RTS signaler.   Benämning Pris EMC0704 200,00
EMC LED Detektor	LED Detektor Känner av blinkningarna hos den Lysdiod (LED) som finns på de flesta nya digitala elmätarna. Monteras utanpå elmätaren mitt för den blinkande lysdioden. För varje blink skickas en puls till datorn. Universalmodell som kan anslutas till RS232, RS422, RS485 eller 1-wire räknare. Normalt används 3 eller 4 ledare men även inkoppling med endast 2 ledare är möjlig om matningsspänningen är > 8V. Matningsspänning: 4-14V Strömförbrukning: < 4mA vid 5V, < 18mA vid 12V   Benämning Pris EMC0705-LD1 450,00

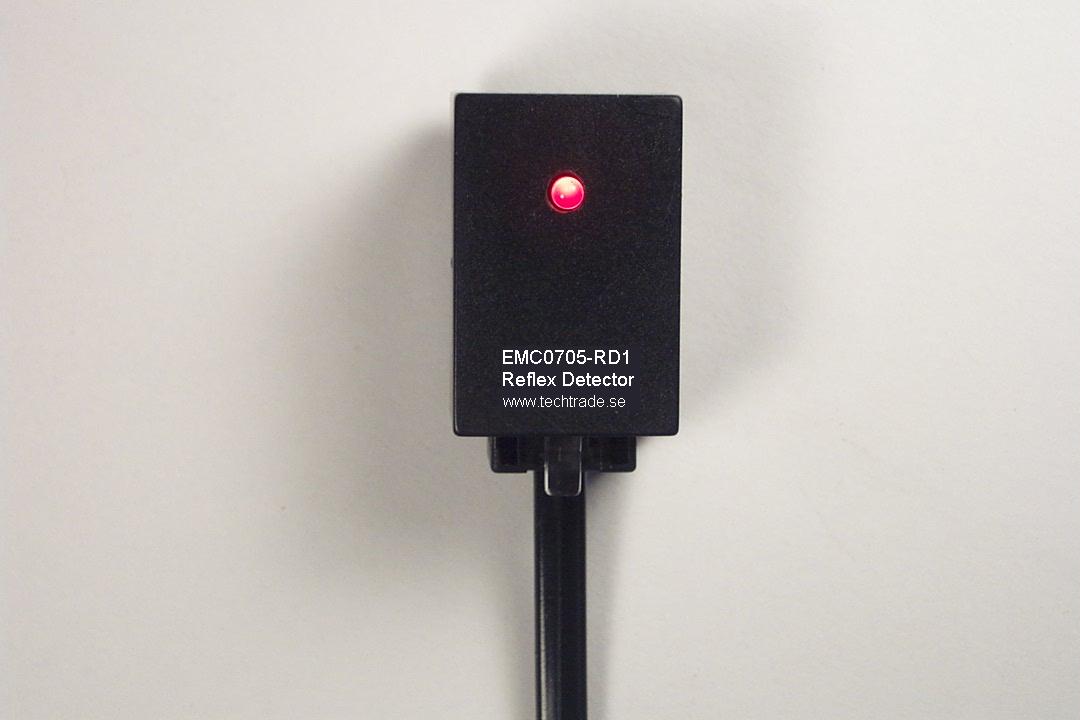

EMC Reflex Detektor	Reflex Detektor Gör det möjligt att även koppla äldre analoga elmätare till datorn. Monteras utanpå elmätaren mitt för den roterande skivan. En grönblå lysdiod belyser kanten på skivan och en fotodetektor tar emot det reflekterade ljuset. När markeringen på kanten av skivan passerar slocknar den röda indikeringsdioden och en puls skickas till datorn. Universalmodell som kan anslutas till RS232, RS422, RS485 eller 1-wire räknare. Använder 3 eller 4 ledare. Matningsspänning: 4-14V Strömförbrukning: < 8mA   Benämning Pris EMC0705-RD1 600,00

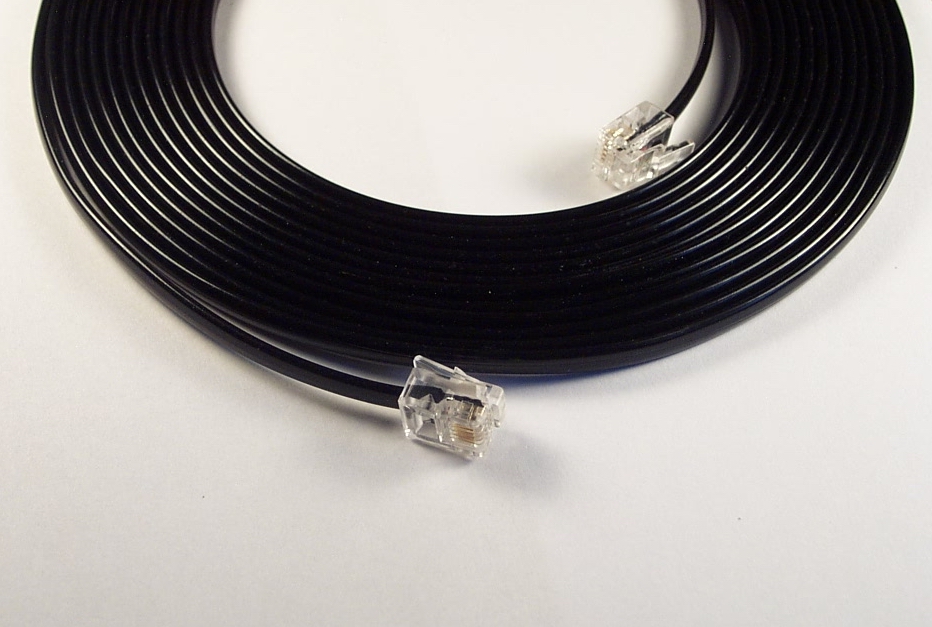

RJ11 kablage	Kabel & kontakter Kompletta kablage i olika längder, med RJ11 kontakter i båda ändar. Eller kabel per m och lösa kontakter. OBS! att kontakterna skall montera lika i båda ändar.   Benämning Pris RJ11 kablage 5m 50,00 RJ11 kablage 10m 70,00 Modular kabel, med 4 ledare (per m) 7,00 RJ11 kontakt (per st) 7,00
USB till RS232 Adapter.	USB till RS232 Adapter. Om din dator inte har någon serieport men en ledig USB port behöver du denna.   Benämning Pris USB-RS232 200,00
Byggsatser

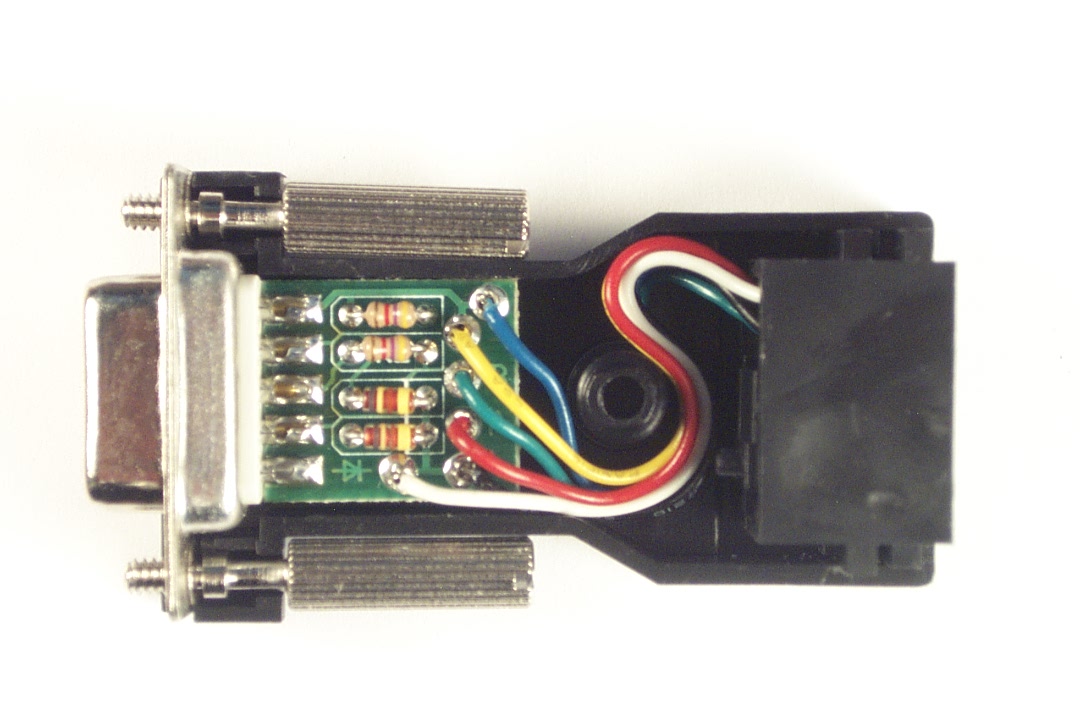

COM-port adapter	COM-port adapter i byggsats Byggsatsen innehåller; 1st DB9S-RJ12 Adapter 1st mönsterkort (EMC0704) 1st DB9S kontakt för lödning 4st lösa komponenter Monteringen är enkel och tar ca 10min.   Benämning Pris EMC0704-KIT 100,00

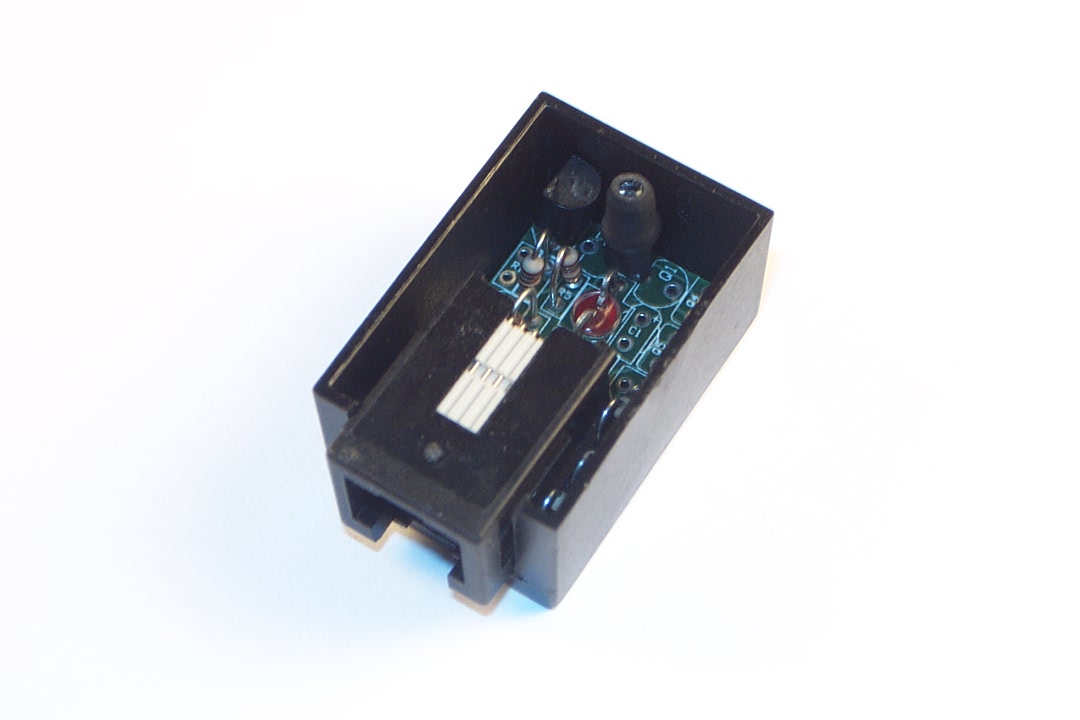

EMC LED Detektor	LED Detektor i byggsats Byggsatsen innehåller; 1st Plastlåda (ej bearbetad) 1st mönsterkort (EMC0705) 1st RJ12-jack för lödning 11st lösa komponenter Monteringen av kretskortet kräver viss vana och tar ca 20min. I plastlådan skall ett 3.2mm hål borras och uttag för kontakten skäras ut. Kretskortet fixeras i lådan med smältlim eller liknande.   Benämning Pris EMC0705-LD1-KIT 200,00

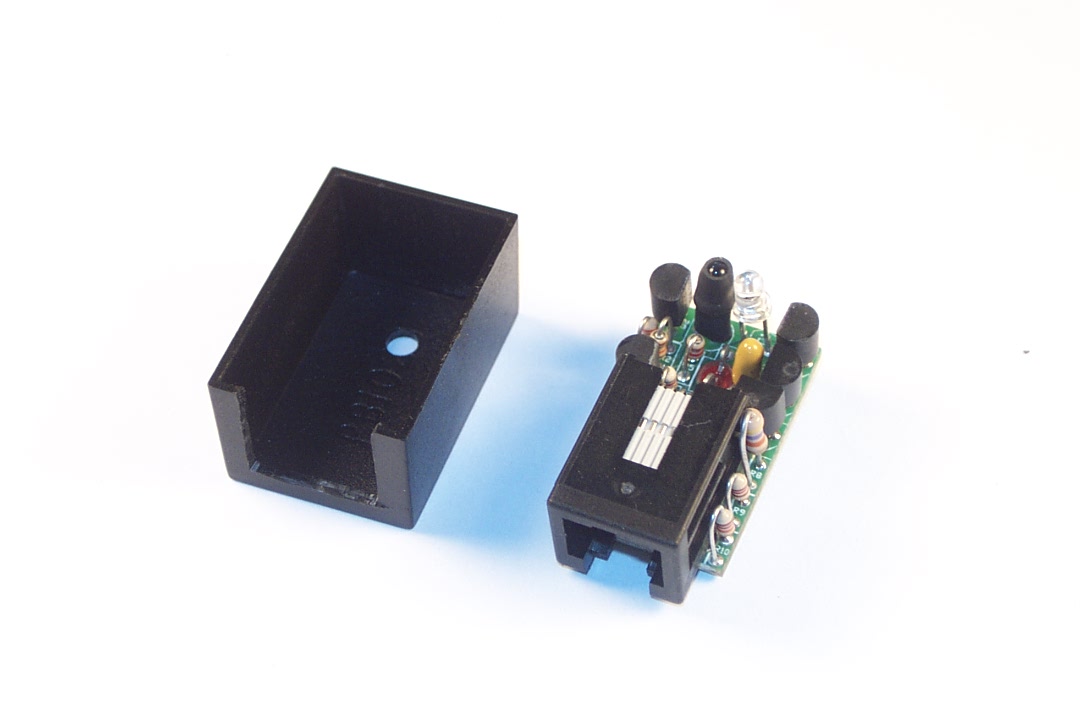

EMC Reflex Detektor	Reflex Detektor i byggsats Byggsatsen innehåller; 1st Plastlåda (ej bearbetad) 1st mönsterkort (EMC0705) 1st RJ12-jack för lödning 20st lösa komponenter Monteringen av kretskortet kräver viss vana och tar ca 30min. I plastlådan skall ett 3.2mm hål borras och uttag för kontakten skäras ut. Kretskortet fixeras i lådan med smältlim eller liknande.   Benämning Pris EMC0705-RD1-KIT 275,00
