De flesta nya elmätare har en så kallad S0-utgång som kan användas för att koppla mätaren till datorn, men tyvärr är den ofta plomberad och/eller upptagen för elverkets fjärravläsning. Det är dock inte alls svårt att bygga en egen LED-detektor som kan läsa av blinkningarna från mätarens lysdiod. Om du har den äldre typen av mätare med en roterande skiva behöver du istället en Reflex-detektor som ger en puls för varje varv som skivan roterar, men inte heller denna är alltför svår att bygga själv.

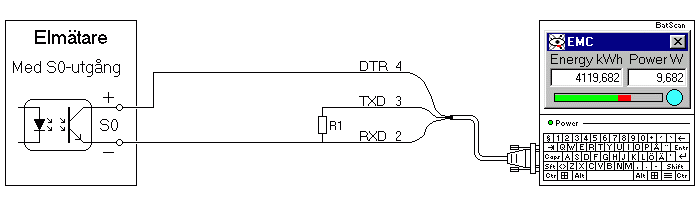

Direkt inkoppling till elmätare med S0-utgångFör att ansluta en elmätares S0-utgång till en COM-port behöver du följande;

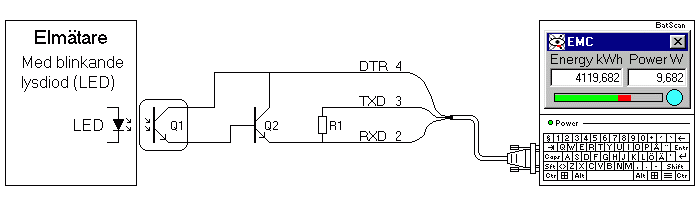

Bygg din egen LED-DetektorTill en enkel LED-detektor för direkt koppling till en COM-port behöver du följande;
Montera givaren utanpå elmätaren så att fototransistorn (Q1) 'tittar' rakt in i den blinkande lysdioden.

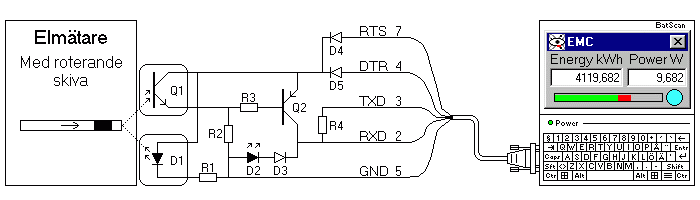

Bygg din egen Reflex-DetektorEn Reflex-detektor är lite mer komplicerad eftersom den även behöver en lysdiod för belysning av kanten på den roterande skivan i elmätaren. I det här exemplet ingår också en lysdiod som indikerar att fototransistorn 'ser' det reflekterade ljuset från skivan, vilket är till stor hjälp vid montering av detektorn.Till en Reflex-detektor för direkt koppling till en COM-port behöver du följande;
Montera detektorn utanpå elmätaren så att den grön-blå lysdioden (D1) belyser kanten på den roterande skivan och fototransistorn (Q1) 'tittar' på det reflekterade ljuset. Använd eltejp eller krympslang runt D1 och Q1 så att de endast belyser skivan. Den röda lysdioden (D2) skall lysa då tillräckligt ljus reflekteras från den blanka ytan på skivans kant och slockna när den färgade markeringen passerar.
|
